三相负荷不平衡自动调节装置
分享到:

三相负荷不平衡自动调节装置

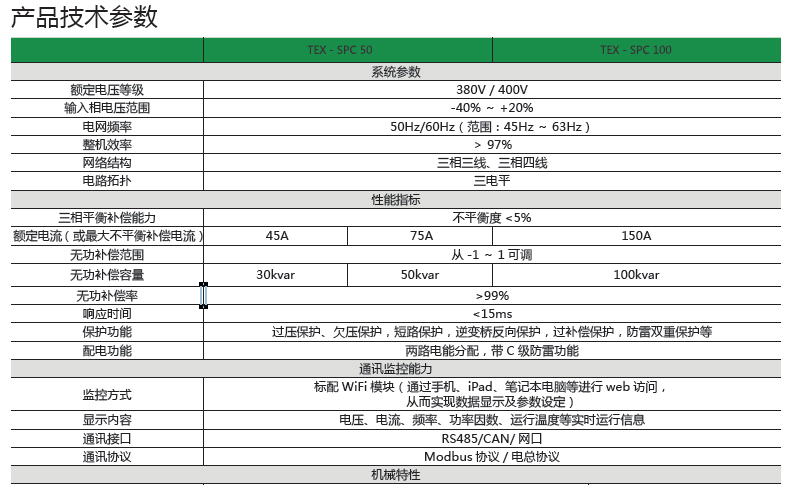

产品详情

产品概述

 现城乡居民和商业配电网中主干线供电方式为三相四线,分支线供电方式为单相供电的模式。配电变压器均采用三相变压器,低压配电网中三相负荷与单相负荷共存,但居民家庭用电是以单相负荷为主,并且在规划设计阶段已将单相负荷均衡的分配到三相系统。近年来,随着社会经济建设及农村多种经济模式的飞速发展,农村用电结构及用电量也发生了较大变化,农村用电负荷大幅增加,小加工厂多,昼夜变化大,负荷特性复杂多变,农用配变数量越来越多,三相不平衡、功率因数低、电压质量不合格三方面问题已日益凸显,解决农村电网电能质量是农村电网规划和建设的主要任务之一。

三相不平衡严重

由于400V低压配电系统用户侧几乎都是单相负载,且用电具有不同时性,配变系统极易出现三相不平衡,不平衡度严重超标。

电压合格率低、零线线损大

400V低压配电系统供电半径长,由于三相不平衡,用电高低时段的影响,容易导致电压超过限值(-7%-10%)。由于变压器三相不平衡零线电流偏大,故零线线路功率损耗偏大。

功率因数低

配变广泛使用分组投切电容器,有补偿台阶,补偿效果差(极易出现过补或欠补)。

台区功率因数

目前台区功率因数普遍低于0.7

压器效率低

变过负荷严重,导致出力不足,发热严重,噪声大,降低配变寿命,甚至烧毁配变。

2、产品工作原理图

相不平衡调节原理

   SDY-SPC 启后,通过外接电流互感器(CT实时检测系统电流,将系统电流信息发送给内控制器进行处理分析,以判断系统否处于不平衡状态,同时计算出达到平衡状态时各相所需转换的电流值,然后将信号发送给内部IGBT驱动其动作,将不平衡电流电流大的相转移到电流小的相,最后达到三相平衡状态。


压支撑原理


TEXSPC对补偿点电压进行采样,将电压信息传递给内部DSP以判断补偿点电压是否超过设定值,当电压超过压上限(UmaxSPC输出感性电流,降低电压,当电压低于调压下限(UminSPC输出容性电流,提升电压。最终使各相电压稳定在正常范围内。


无功补偿原理


TEX-SPC开启后通过外部电流互感器(CT),实时检测负载电流,并通过内部DSP计算来分析负载电流的无功含量,然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流,最终实现动态无功补偿的目的。
